| 雷蒙磨粉機、雷蒙磨機、雷蒙機系列設備 | |

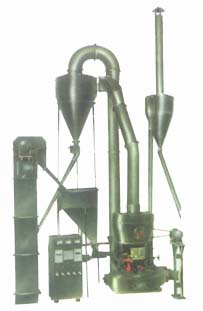

雷蒙磨總裝圖 說明：
3R1410、2115、2715,4R2715及3016、3216型懸輥式雷蒙磨是適應中小型礦山、化工、建材、冶金、耐火材料、制藥、水泥等行業的高效閉路循環的高細制粉設備，是代替球磨機加工粉末的一種新型磨粉機，產量能耗均達到國家標準，居國內先進水平，備受各行業用戶的好評。
本機采用國外同類產品的先進結構，并在大型雷蒙磨的基礎上更新改進設計而成。該設備比球磨機效率高、電耗少、占地面積小，一此性投資小。磨輥在離心力的作用下緊緊地碾壓在磨環上，因此當磨輥、磨環磨損到一定厚度時不影響成品的產量和細度。磨輥、磨環更換周期長，從而剔除了離心粉碎機易損件更換周期短的弊病。
該機的風選氣流是在風機－－磨殼－－旋風分離器－－風機內循環流動作業的，所以比高速離心粉碎機粉塵少，操作車間清潔、環境無污染。
適用范圍：
本機廣泛適用于重結晶、方解石、鉀長石、滑石、大理石、石灰石、白云石、瑩石、石灰、活性白土、活性炭、膨潤土、高嶺土、水泥、磷礦石、石膏、玻璃、錳礦、鈦礦、銅礦、鉻礦、耐火材料、保溫材料、煤焦、煤粉、碳黑、陶士、骨粉、鈦白粉、氧化鐵、石英等莫氏硬度不大于7級、濕度在6%以下的非易燃易爆的礦產化工、建筑等行業的300多種物料的高細制粉加工，成品粒度在80--325目范圍內任意調節,部分物料最高可達600目. |
技術參數:
| 參數/型號 | 3R1410 |
3R2115 | 3R2615 |
3R2715 | 4R2715 |
4R3016 | 4R3216 |
| 最大進料粒度(mm) |
15 | 15 |
20 | 20 |
25 | 25 |
25 | | 成品粒度（mm) |
0.125-0.044 | | 班產量（T） |
1-10 | 1-18 |
2-25 | 2-28 |
3-30 | 3-36 |
3-38 | | 軸轉速(轉/分） |
280 | 180 |
170 | 170 |
170 | 187 |
130 | | 磨環內徑（mm) |
φ405 | φ640 |
φ780 | φ830 |
φ830 | φ880 |
φ970 | | 磨輥直徑（mm) |
φ140 | φ210 |
φ260 | φ260 |
φ270 | φ300 |
φ320 | | 磨輥及磨環高度（mm) |
100 | 150 |
150 | 150 |
150 | 160 |
160 | | 主機電機（KW) |
Y160M-6-7.5 | Y200L-8-15 |
Y225S-8-18.5 | Y225S-8-18.5 |
Y225M-8-22 | Y225M-8-30 |
Y225S-4-37 | | 風機電機（kw) | Y132S-4-5.5 | Y132M-4-11 | Y180M-4-15 | Y180M-4-18.5 | Y180M-4-18.5 | Y180L-4-22 | Y220M-4-30 |
| 分析機電機(kw) | Y90L-6-2.2 | Y112M-6-22 | Y112M-6-2.2 | Y112M-6-2.2 | Y112M-6-2.2 | Y132S-6-3KW | YC1200-4A-5.5 |

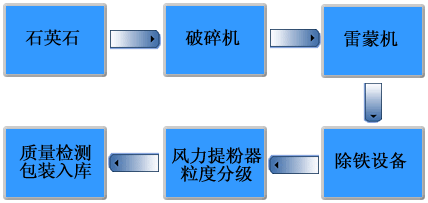

利用雷蒙機生產石英砂的工藝流程 |
| 雷蒙磨粉機各部件示意圖 |
雷蒙機細度分析器 |
雷蒙機梅花架 |
雷蒙機配套電磁振動給料機 |
雷蒙機風機系統 |
|
雷蒙機磨輥 |
雷蒙機磨環 |
| |
雷蒙機研磨裝置
| 雷蒙機配套設備:
鄂式破碎機:
3R系列:4500元 4R系列:15000元
提升機: 每米1100元
振動給料機:
3R系列 2300元
4R系列:3800元
配電柜: 3R系列:3500元
4R系列:7500元
料倉:1500-3000元 | |
