產品介紹
性能特點
FD系列三軸橢圓振動篩產品特點與技術優勢：
1、處理能力大，篩分效率高；
2、篩機運行軌跡為橢圓形，運動平穩，功耗低；
3、雙振幅（15-19mm）、振動方向角（30°-60°）、振動頻率（645-875r/min）可調，調整方便、簡捷；物料篩分順暢，不易堵孔、堵料。
FD系列三軸橢圓篩的明顯優勢：
三軸驅動能使篩機產生理想的橢圓運動，它兼有圓振動篩和直線振動篩的優點，且橢圓軌跡、振幅可調，可根據實際物料狀況選擇振動軌跡， 對難篩分的物料更具優勢；
三軸驅動強迫同步激振，能使篩機獲得穩定的工作狀態，對要求處理量大的篩分尤其有利；
三軸驅動改善了篩框受力狀態，減輕了單個軸承負荷，側板受力均勻, 減少了應力集中點, 改善了篩框的受力條件,提高了篩機的可靠性和壽命，為篩機的大型化奠定了理論基礎。
由于其水平安裝，有效的降低了機組高度，能很好的滿足大、中型移動式篩分機組的需要。
軸承稀油潤滑，有效降低了軸承溫度，提高了壽命；
同樣的篩分面積，橢圓振動篩產量可提高1.3－2倍。
工作原理
TES系列三軸橢圓振動篩結構：
由電機、傳動裝置、激振器、篩箱、橡膠彈簧、底架、阻尼器等構成。
三軸橢圓篩工作原理:
動力從電機經三角皮帶傳遞至激振器主動軸、齒輪振動器（速比為1），實現三根軸同速旋轉，產生激振力，激振器與篩箱高強度螺栓聯接，產生橢圓運動。物料在篩面上隨篩機高速橢圓運動，迅速分層、透篩、向前，最終完成物料的分級。

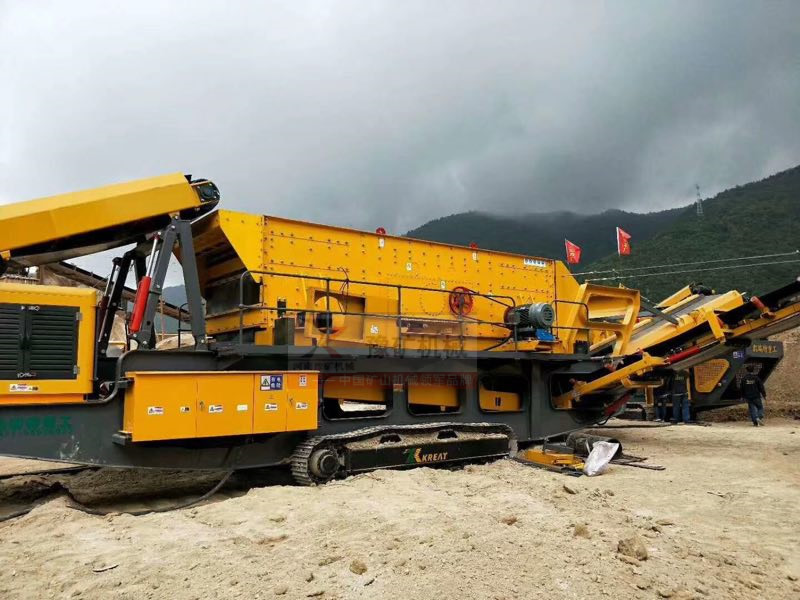

以FD系列三軸橢圓振動篩為主機的移動式履帶篩分系統。
技術參數
| 型號 | 篩面規格 寬*長（m*m） | 篩面面積 m² | 篩面 | 最大進料粒度 (mm) | 雙振幅 (mm) | 振動頻率(r/min) | 處理能力(t/h) | 電機功率 | 重量 （t） | |
| 層數 | 篩網 | |||||||||
| 2TES1852 | 1.8*5.2 | 9.45 | 2 | 編織 | 150 | 14-18 | 645-875 | 120-250 | 22 | 7.6 |
| 3TES1852 | 1.8*5.2 | 9.45 | 3 | 編織 | 14-18 | 120-250 | 30 | 8.7 | ||
| 2TES1860 | 1.8*6.0 | 10.8 | 2 | 編織 | 14-18 | 160-320 | 37 | 9.2 | ||
| 3TES1860 | 1.8*6.0 | 10.8 | 3 | 編織 | 14-18 | 160-320 | 37 | 11.2 | ||
| 2TES2060 | 2.0*6.0 | 12 | 2 | 編織 | 14-18 | 200-385 | 37 | 10.5 | ||
| 3TES2060 | 2.0*6.0 | 12 | 3 | 編織 | 14-18 | 200-385 | 45 | 12.3 | ||
| 2TES2460 | 2.4*6.0 | 14.4 | 2 | 編織 | 14-18 | 240-462 | 45 | 13.2 | ||
| 3TES2460 | 2.4*6.0 | 14.4 | 3 | 編織 | 14-18 | 240-462 | 45 | |||
